משרד האוצר ירושלים

מרכז אנרגיה

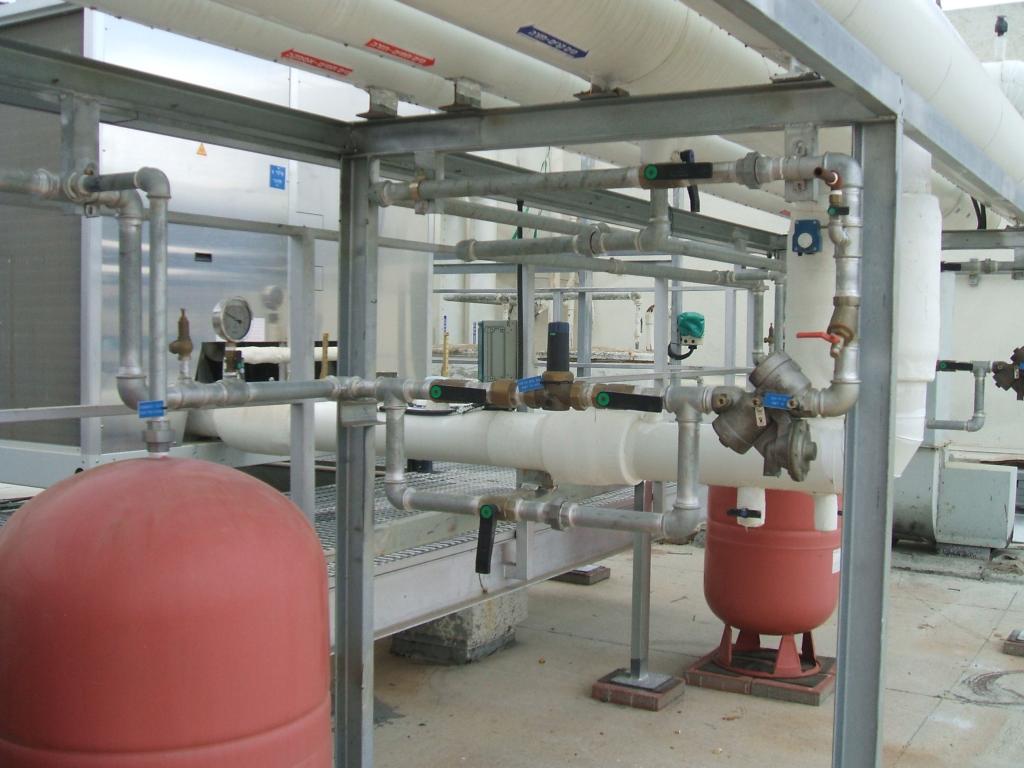

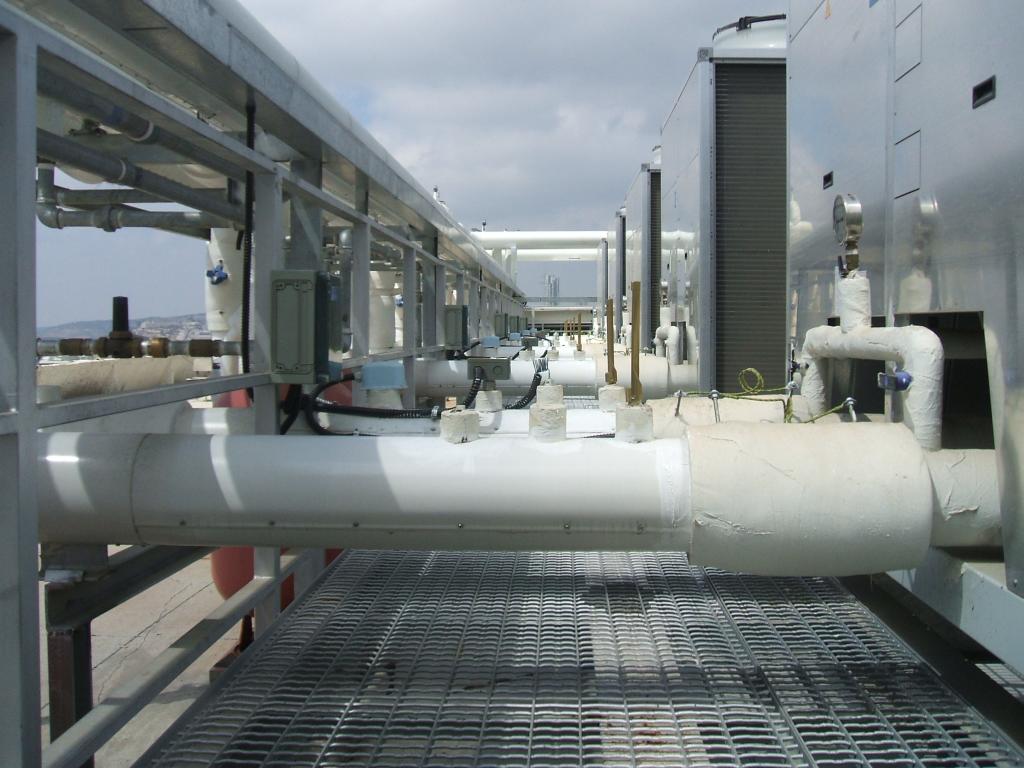

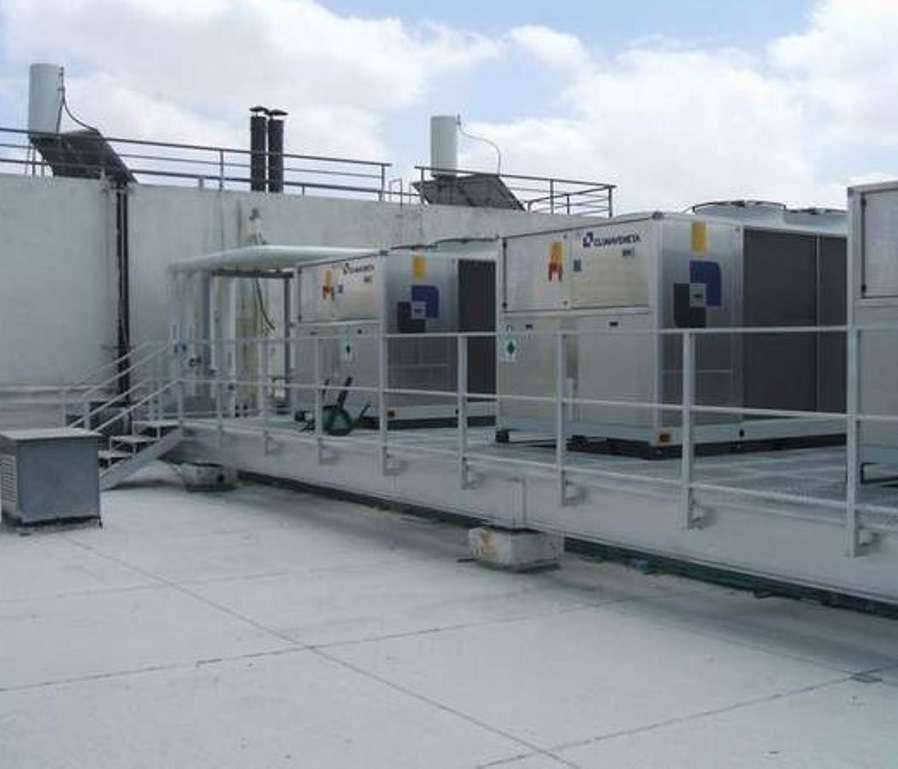

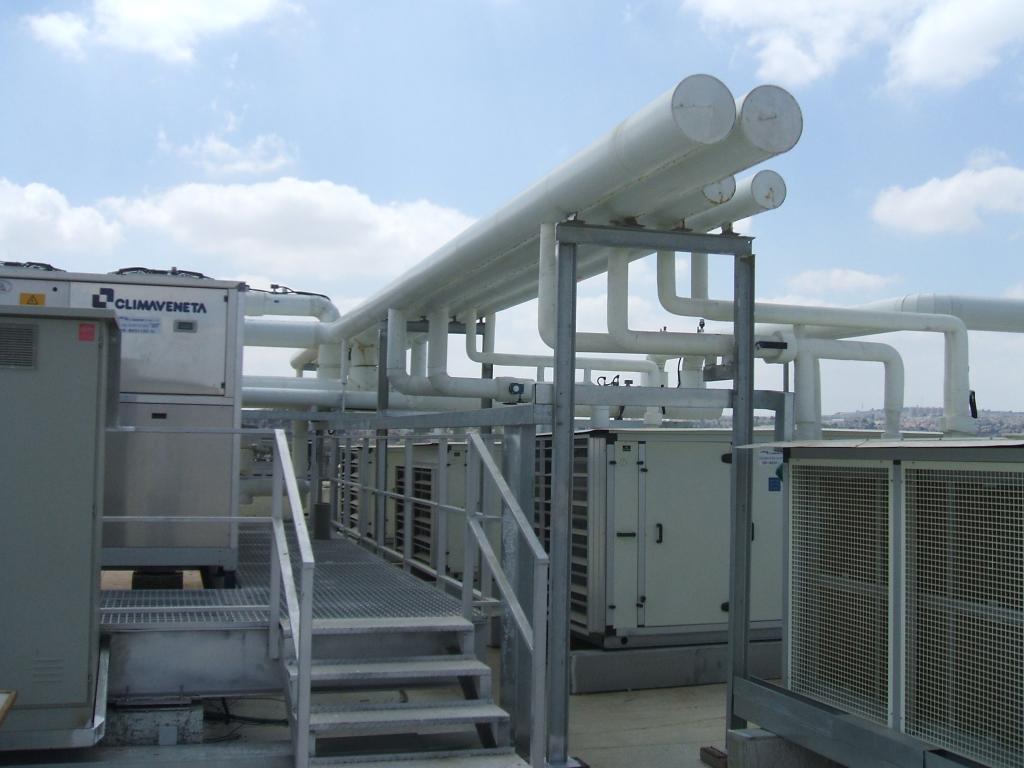

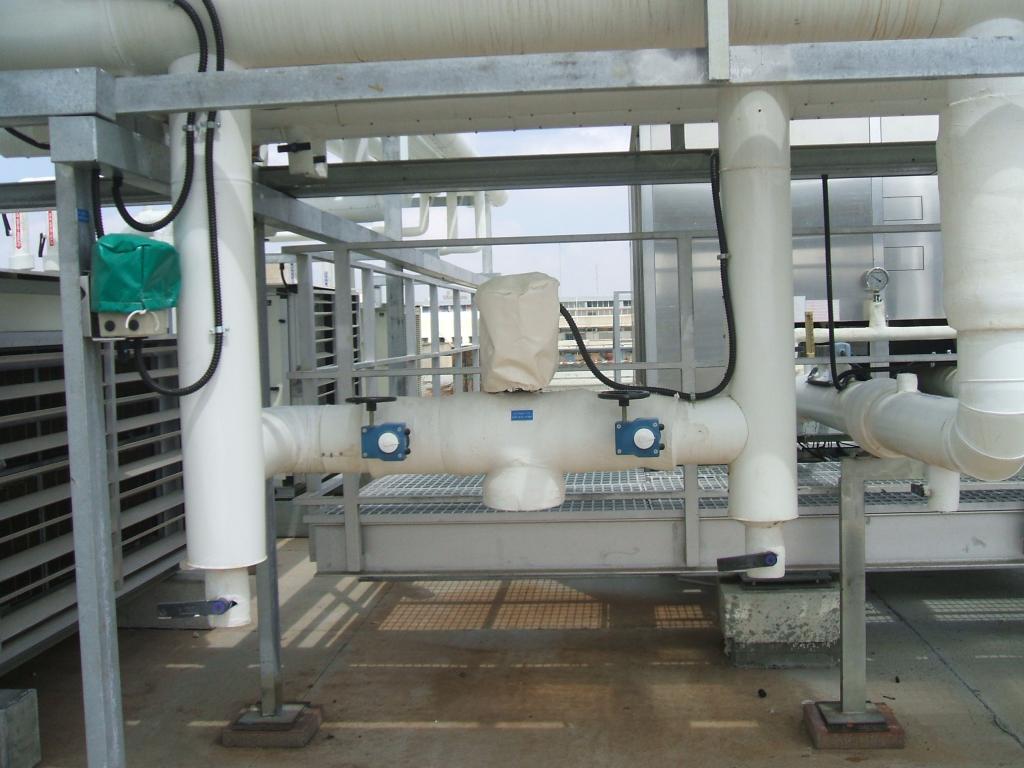

מרכז האנרגיה בגג כולל 5 יחידות קירור מים תוצרת climaveneta דגם:B 1104-NECS-ST אשר מחוברות למחלק מים קרים אחד בקוטר "10.

2 יחידות מחוברות להזנת חשמל שדה חיוני ובזמן חרום עובדות בגיבוי גנרטור לאספקת מים קרים לקומת מחשב בלבד.

בזמן שגרה מכונות הקירור עבור המשרדים משמשות לגיבוי עבור אולם המחשב במקרה הצורך.

טיפול באוויר

מיזוג אוויר וחימום בחדרים מתבצע באמצעות יחידות מפוחי נחשון, המורכבות בחדרים הפנימים בתוך חלל התקרה ובחדרים חיצונים בקירות, בתוספת אספקת אוויר צח מטופל.

היחידות כוללות נחשון קירור במים וגוף חימום חשמלי לחימום בחורף.

שחרור האוויר מהחדרים מתבצע באמצעות תעלות שחרור אוויר.

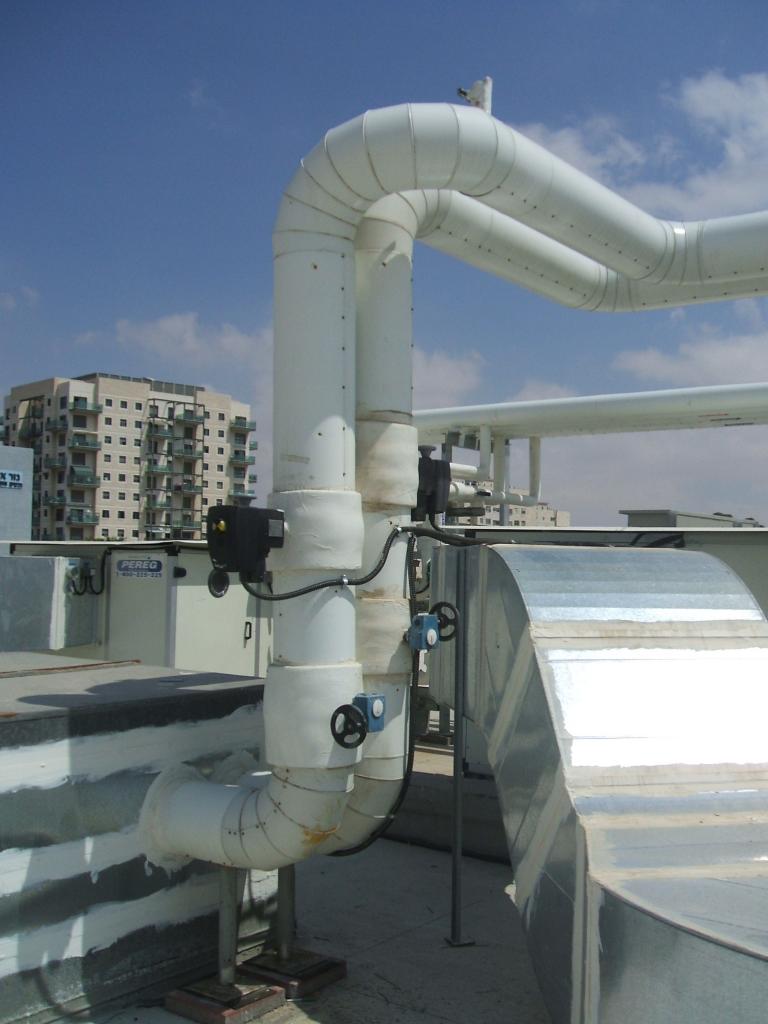

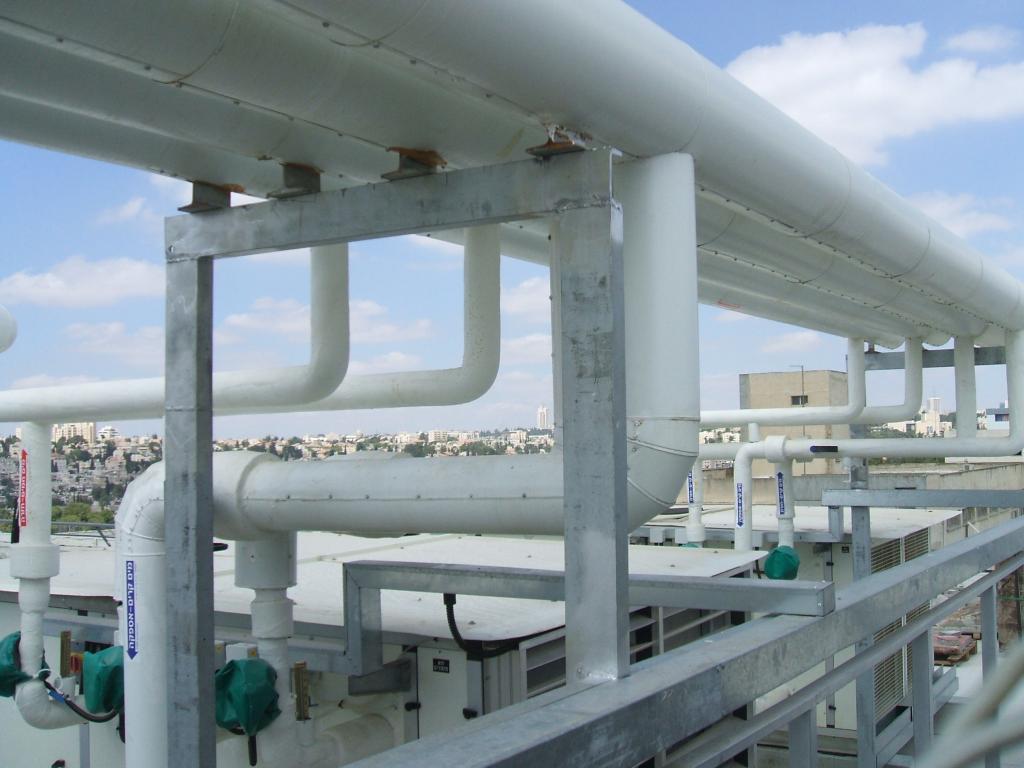

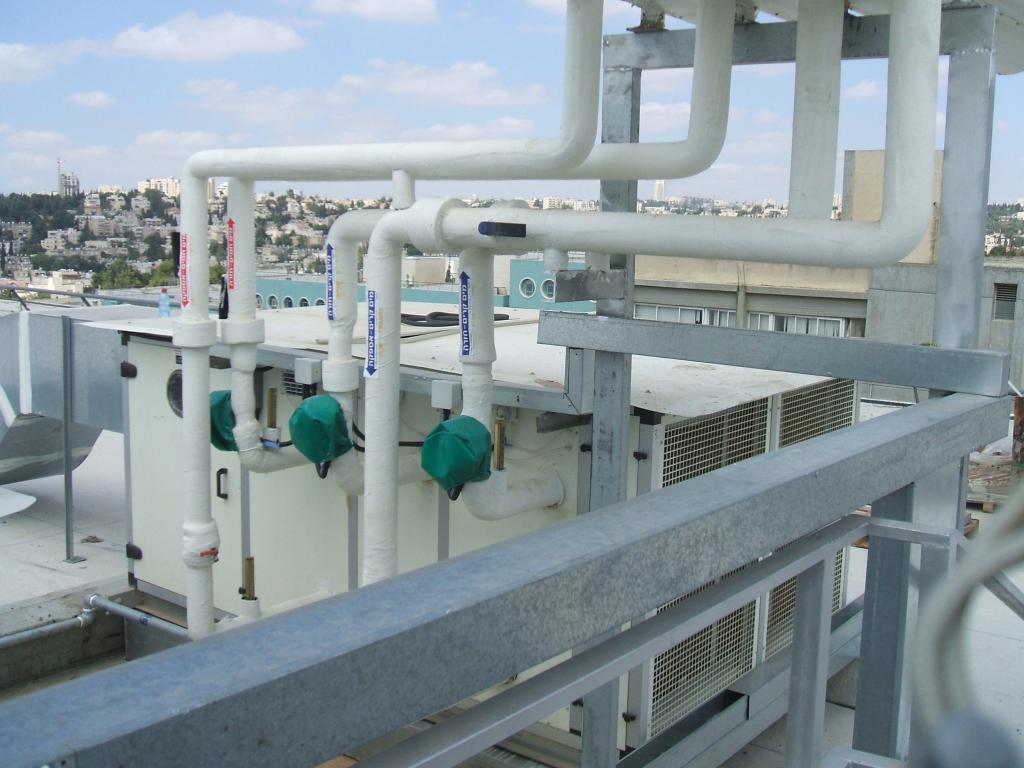

אוויר צח מטופל ומסונן מסופק לחללים השונים ע"י יחידות טיפול באוויר המורכבות בגג הבניין באמצעות מערכת תעלות פח.

אוויר צח בבניין מתוכנן בכדי לקיים החלפות אוויר בהתאם לצורכי האכלוס וכן לתת פיצוי על דליפות שונות הקיימות בבניין.

פיקוד ובקרה

הותקנה מערכת בקרה DDC של ציוד האנרגיה והטיפול באוויר.

המערכת מפקדת על ציוד מיזוג האוויר ואביזריו לצורך שמירה על פרמטרים של טמפרטורה, לחות וכיו"ב וכן מבצעת ניטור והתראות שונות.

המערכות מאפשרת אגירת נתונים היסטוריים לצורך הפקת דו"חות.

המערכת מטפלת בין היתר ב:

• ניהול מרכז האנרגיה לצורך אופטימיזציה.
• מדידות אנרגיה באמצעות מדי ספיקה.
• בקרת יט"אות ומפוחים אזוריים.
• בקרת ציוד ייעודי לחוות השרתים.

קומת מחשב

במסגרת שדרוג מערכת מיזוג האוויר בבניין ש.ע.ם בירושלים בוצע מתקן מ"א בחדר מחשב.

ביצוע המתקן כולל:

• התקנת 4 יחידות מיזוג אוויר חדשות לחדר מחשב תוצרת "שטולץ" לתפוקת קירור של 20 ט"ק כ"א.
• התקנת יט"א אוויר צח 100% עם נחשון קירור וחימום לצורך אספקת אוויר צח מטופל לאולם המחשב.
• חיבור צנרת מים חמים למערכת קיימת לצורך אספקת מים חמים ליט"א בחורף.
• התקנת מערכת מפוחי יניקת עשן מאולם המחשב בזמן חרום.
• חיבור מרטיב קיים ללוח חשמל חדש.
• מערכת צנרת מים קרים בתוך תיקרה עם הכנות יציאות צנרת לחיבור ציוד עתידי.
• הפעלת כל ציוד בחדר מחשב - דרך מערכות בקרה או ידני מלוחות חשמל שמזינים את הציוד.
